CADDICTED BOB's - Breakout Boards
Breakout Boards erlauben die Zugänglichkeit zu allen Pins eines IC oder die Verwendung von SMD Bauteilen auf Steck- oder Experimentierboards. Hier finden sich einige meiner Designs die ich im Laufe der Zeit für meine eigenen Elektronikprojekte entwickelt und verwendet habe. Free Use - Free Download für den ausschließlich nicht kommerziellen privaten Gebrauch.
Und ich freue mich über jede kurze Nachricht mit Kommentaren oder Optimierungsvorschlägen nach einem Download oder der Verwendung.

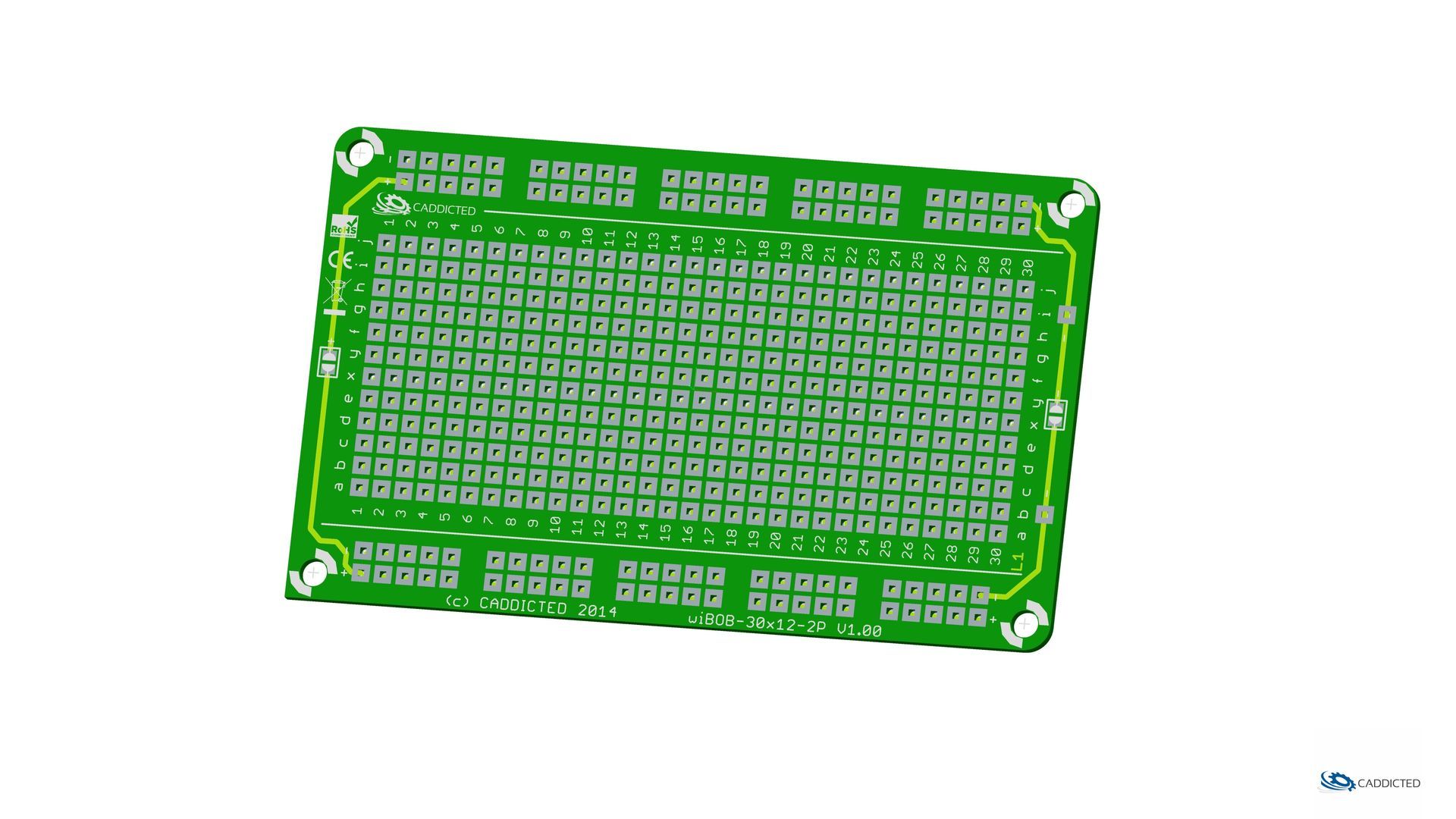

Breakout Board als Aufsatz für ein typisches Steckbrett mit 30x12 Kontaktfeldern.
Der Vorteil besteht hier, dass VOR dem Einsetzen der Bauteile die BOB-PCB aufgesetzt wird. Stimmt dann die Schaltung, kann die PCB samt Bauteilen vom Steckbrett abgezogen werden und die Bauteile wie auf einer Lochrasterplatine verlötet werden. Damit bekommt man stabile Prototypen kann aber in der Experimentierphase ohne Lötkolben auskommen!

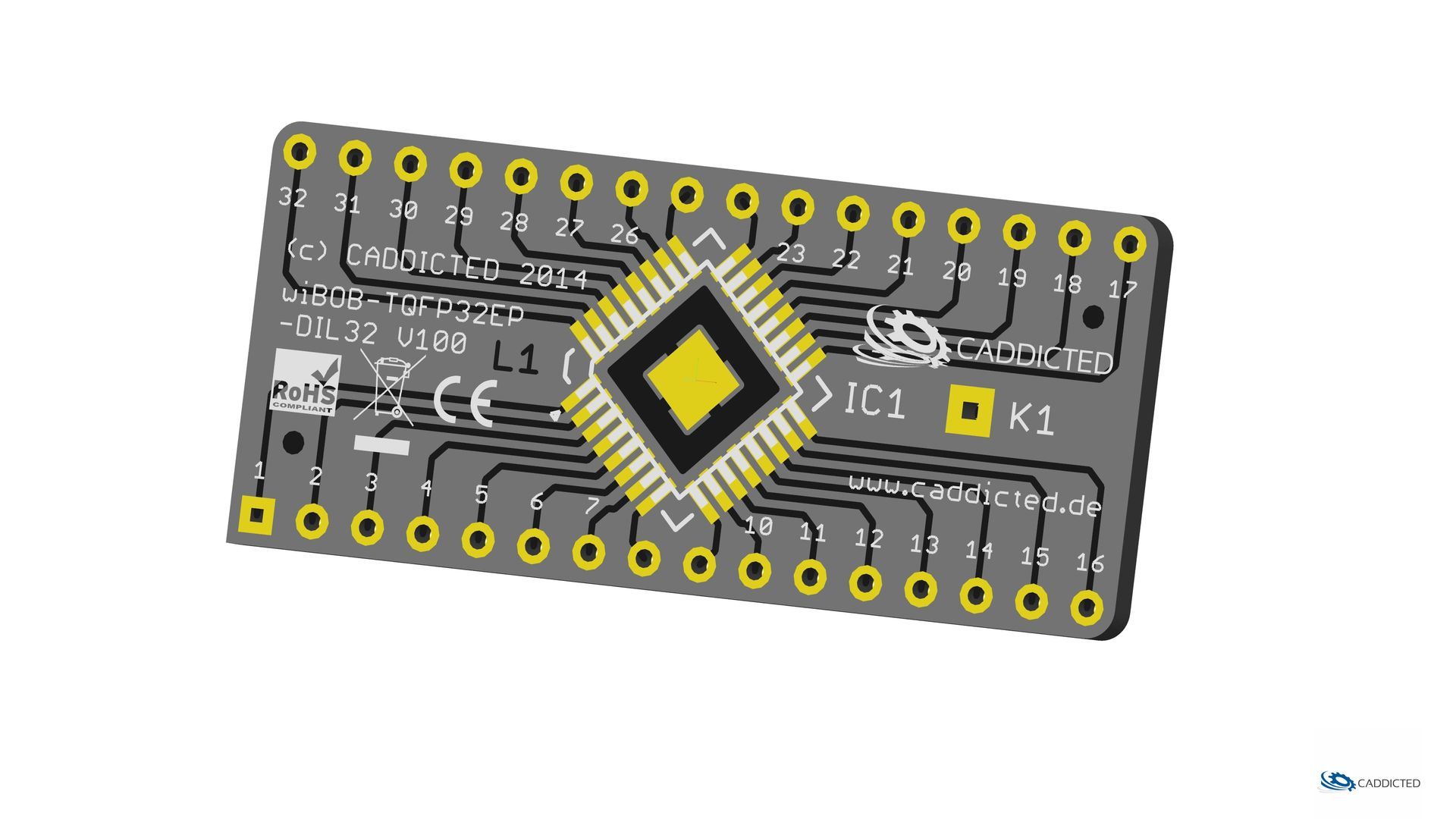

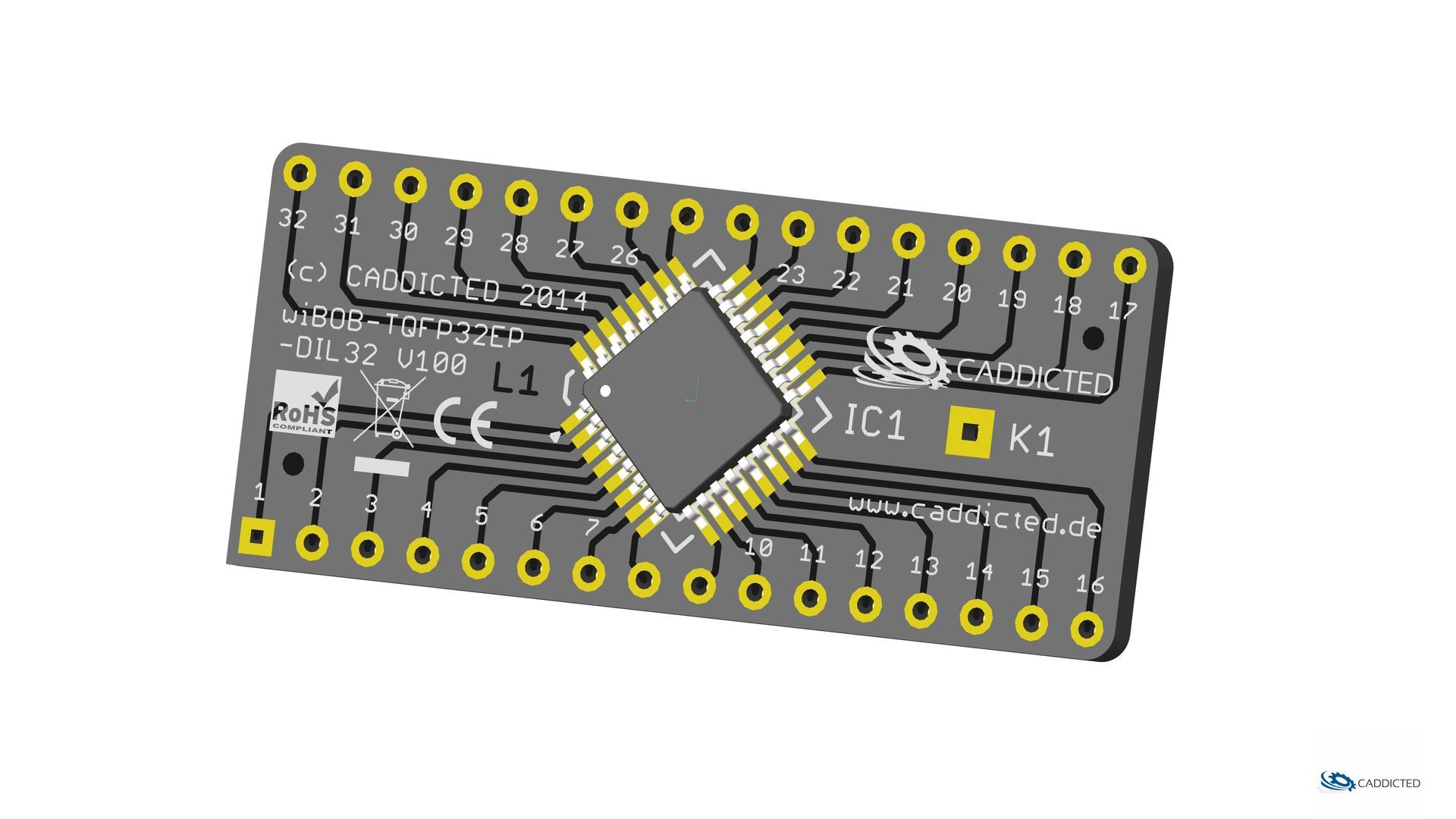

Breakout Board Adapter von TQFP32 mit Exposed Pad auf DIL32 im Standardraster von 2,54 mm bzw. 100 mil.
Sehr gut einsetzbar für kleinere Controller die ohne Peripherie direkt in ein Experimentierboard eingesetzt werden sollen. Die Controller sollten mit einem internen Clock laufen können, da das Board keinen externen Quarz oder RC-Schwingkreis anbietet.
