CADDICTED wiBOB-30x12-2P

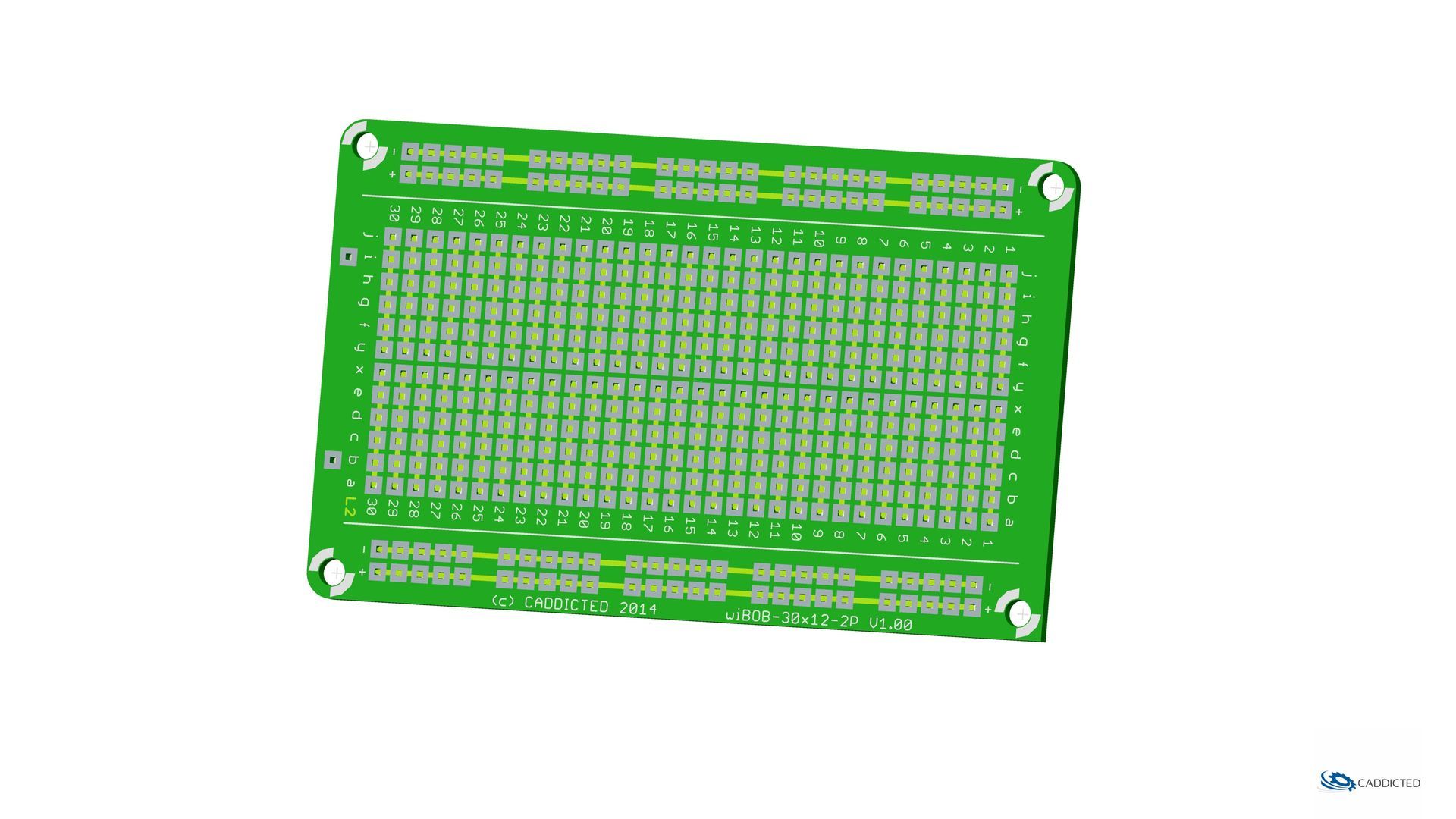

Breakout Board als Aufsatz für ein typisches Experimentier-Steckboard für Labor und Hobby mit 30x12 Kontaktfeldern.



Breakout Board als Aufsatz für ein typisches Steckbrett mit 30x12 Kontaktfeldern.


Der Vorteil besteht hier, dass VOR dem Einsetzen der Bauteile die BOB-PCB aufgesetzt wird. Stimmt dann die Schaltung, kann die PCB samt Bauteilen vom Steckbrett abgezogen werden und die Bauteile wie auf einer Lochrasterplatine verlötet werden. Damit bekommt man stabile Prototypen kann aber in der Experimentierphase ohne Lötkolben auskommen!


Das Design ist für Free Use OHNE Garantie oder Gewährleistung!

- 2x zusätzliche mittige Lochrasterreihen 2x 30 Pads für mittig liegende Bauteile (z. B. Entstörkondensatoren)

- 2x zusätzliche Pins für Messabgriffe an SUPPLY-

- 2x Lötjumper zum Brücken der oberen und unteren Versorgungsreihen SUPPLY+ und SUPPLY-

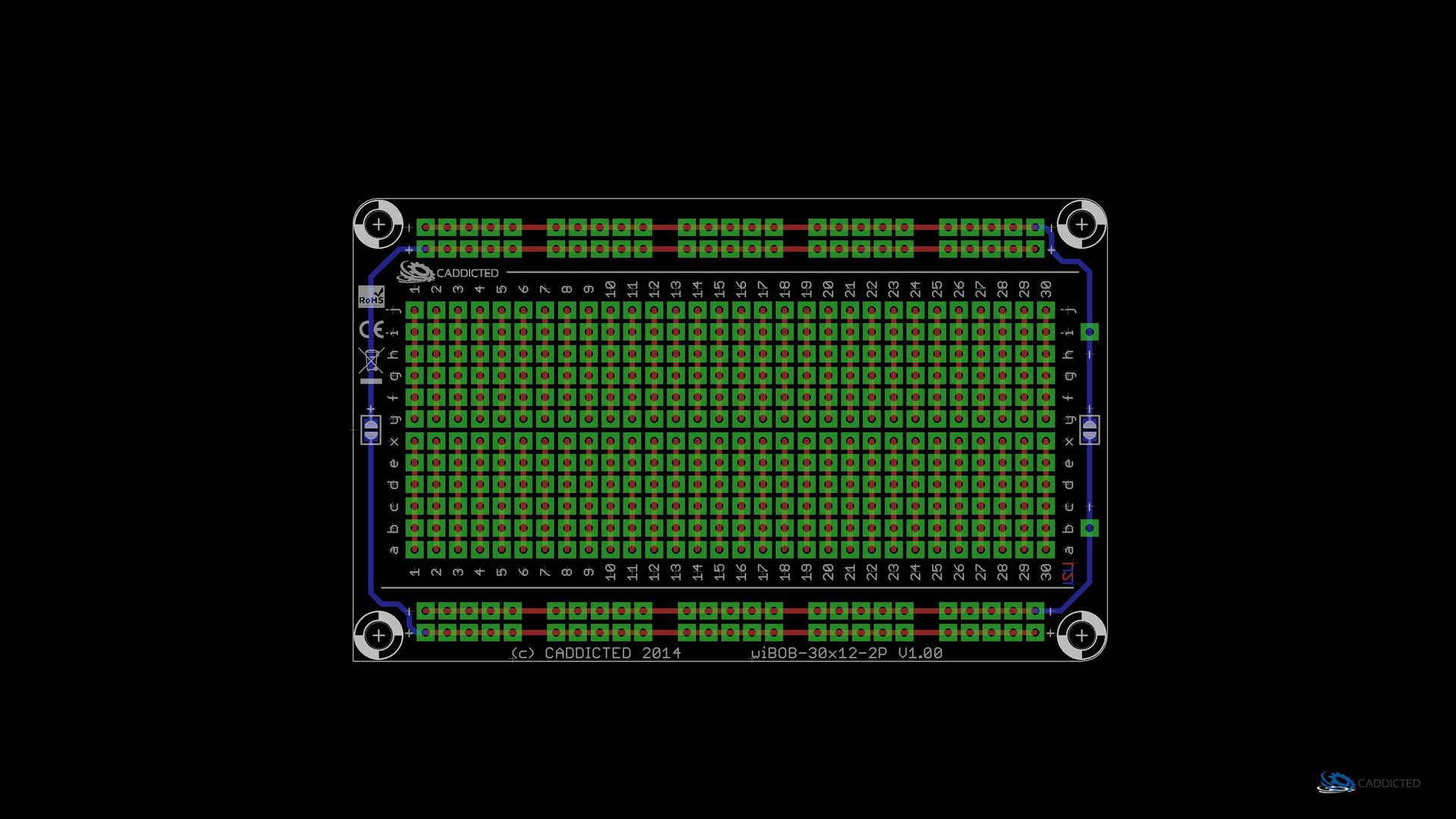

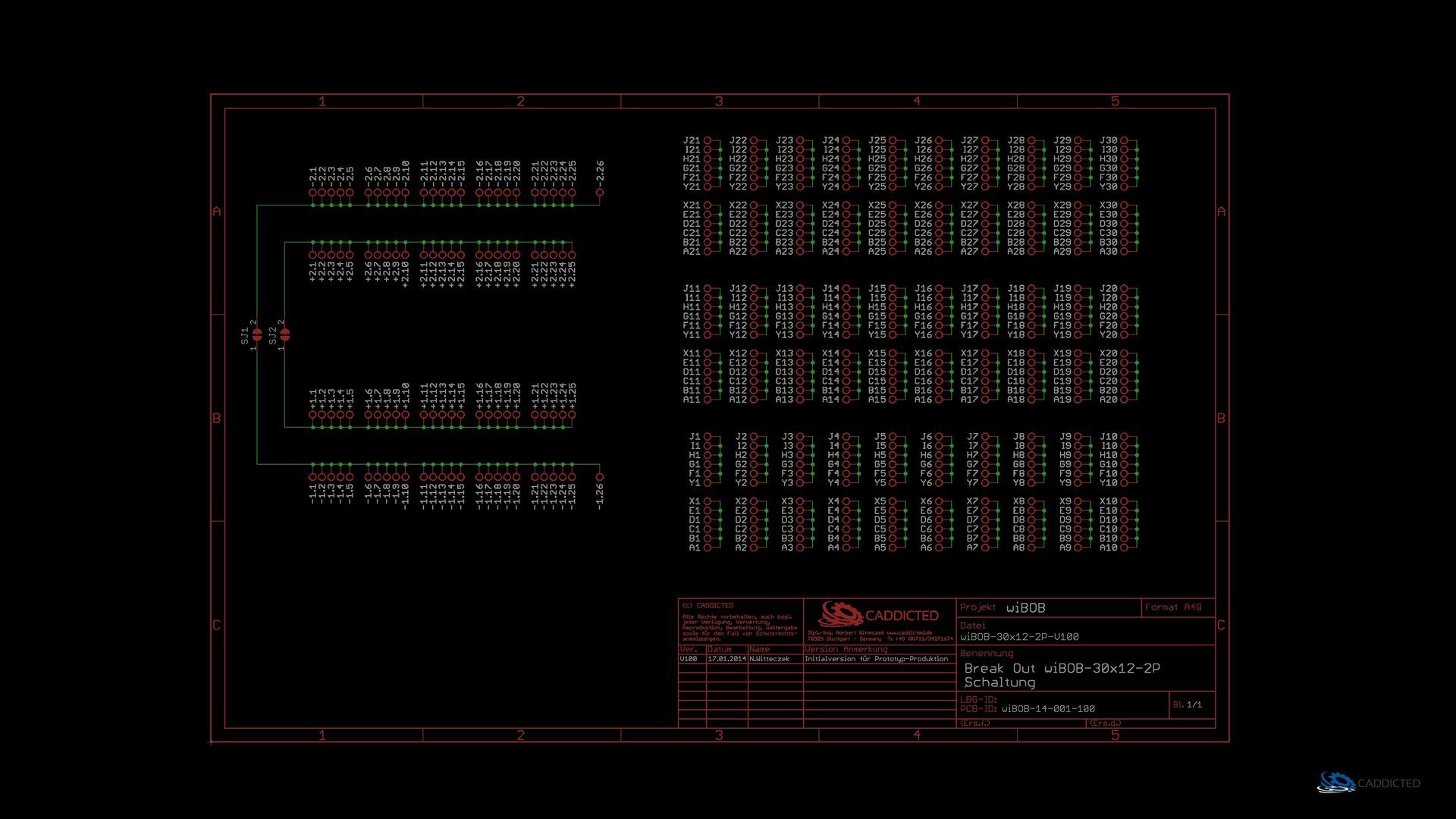

- Im Download-Container: Schaltplan als *.pdf, Layoutdokumentation als *.pdf, CAM-Daten, 3D-Daten



- Spannung:        max. 30 V

- Stromstärke:    max. 2,5 A (gemäß IPC-2221)

- Material:           FR4, 1,57 mm




- Maße:                            88 mm x 54 mm

- Padbohrungen:           1,016 mm

- Montagebohrungen:  4x 3,20 mm

- Rastermaß:                   2,54 mm



- Als Prototyp produziert

- Version V100
